Cara Memilih Katup Industri yang Tepat

Pilih katup industri dengan mendefinisikan fungsinya, kemudian mendokumentasikan fluida, kasus aliran, tekanan masuk dan keluar, suhu, penurunan tekanan yang diijinkan, persyaratan penutupan, material, antarmuka pipa, aktuasi, standar, pengujian, dan batasan pemeliharaan. Pilihan yang tepat adalah konfigurasi yang terverifikasi, bukan sekadar nama keluarga katup atau ukuran nominal pipa.

Poin Penting

• Mulailah dengan tugas: mengisolasi, memodulasi, mencegah aliran balik, mengalihkan, atau mengatur.
• Gunakan kondisi minimum, normal, maksimum, desain, start-up, shutdown, dan gangguan.
• Periksa batas tekanan, kapasitas aliran, penghentian, material, dan aktuasi sebagai keputusan yang terpisah namun terhubung.
• Bandingkan kutipan hanya ketika model, standar, pengujian, asumsi, dan pengecualian yang ditawarkan dinyatakan.

Langkah 1: Tentukan Fungsi Katup

Pertanyaan seleksi pertama adalah apa yang harus dilakukan katup. Katup yang dimaksudkan untuk tetap terbuka atau tertutup penuh mempunyai tugas berbeda dari katup kontrol yang harus menahan gerak perantara. Katup periksa merespons aliran maju dan mundur daripada operator. Katup tiga arah dapat mengalihkan atau mencampur aliran. Shutdown darurat menambah persyaratan waktu langkah, tindakan gagal, sumber energi, dan pengujian bukti.

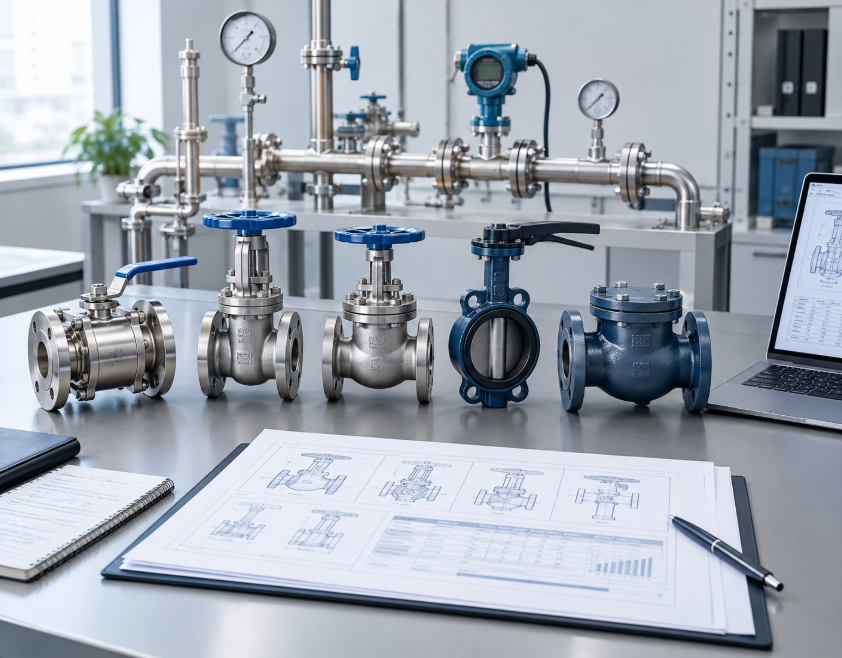

Jangan berasumsi satu keluarga selalu yang terbaik. Katup bola dan gerbang merupakan kandidat isolasi umum; katup kontrol dapat dievaluasi untuk modulasi; katup kupu-kupu mungkin menawarkan opsi yang ringkas; katup periksa mencegah aliran balik. Setiap kandidat masih memerlukan bukti spesifik model.

Langkah 2: Jelaskan Cairan dan Amplop Pengoperasian

Cantumkan setiap proses dan cairan pembersih, termasuk komposisi, konsentrasi, fase, padatan, viskositas, sifat korosif, toksisitas, dan apakah media dapat mengkristal, berpolimerisasi, menyala, atau kavitasi. Catat suhu minimum, normal, maksimum, dan desain, bukan satu nilai umum.

Data tekanan harus mencakup kondisi hulu dan hilir untuk setiap kasus aliran, ditambah tekanan desain dan apakah pembacaannya terukur atau absolut. Kelas tekanan yang diperlukan tidak dapat dipilih hanya dari tekanan karena material dan suhu menentukan peringkat suhu-tekanan yang berlaku.

Langkah 3: Ukur Jalur Aliran

Ukuran pipa nominal menentukan sambungan, belum tentu badan atau trim katup kontrol yang diperlukan. Panduan untuk informasi yang diperlukan untuk mengukur katup industri menjelaskan proses dan data perpipaan mana yang harus dikumpulkan sebelum perhitungan. Untuk layanan isolasi, periksa port atau lubang, kecepatan, kehilangan tekanan, pigging, dan persyaratan pembersihan saluran. Untuk modulasi, hitung Cv atau Kv yang diperlukan untuk setiap kasus pengoperasian dan evaluasi perjalanan, jangkauan, pemulihan tekanan, kebisingan, kavitasi, kedipan, dan stabilitas. Perbandingan dari katup untuk membatasi aliran memberikan titik awal yang berguna sebelum menentukan ukuran khusus model.

Buku Pegangan Katup Kontrol Fisher memperlakukan ukuran aliran cairan dan kompresibel, perilaku terpasang, respons aktuator, material, peringkat tekanan-suhu, kavitasi, kedipan, dan kebisingan sebagai subjek yang terhubung. Oleh karena itu, penghitungan kapasitas awal bukanlah pemilihan katup akhir.

Langkah 4: Pilih Batas Tekanan dan Bahan Internal

Tentukan bodi, kap mesin, elemen penutup, batang atau poros, dudukan, pengepakan, paking, dan bahan lain yang dibasahi atau mengandung tekanan. Bahan bodi saja tidak menentukan keseluruhan katup. Kursi empuk, polimer rekayasa, elastomer, pelapis, permukaan keras, dan kursi logam memiliki batasan dan mode kegagalan yang berbeda.

Tabel kompatibilitas bahan kimia dapat mendukung penyaringan, namun senyawa yang dipilih, konsentrasi, suhu, tekanan, siklus, dekompresi, padatan, dan cara pembersihan masih memerlukan peninjauan. Mintalah peruntukan material yang tepat dan data suhu tekanan khusus model.

Langkah 5: Konfirmasikan Antarmuka Perpipaan

Catat ukuran nominal, jadwal atau lubang, permukaan flensa, kelas tekanan, persiapan las butt, dimensi tatap muka, beban yang diijinkan, orientasi pemasangan, dan selubung yang tersedia. Katup yang sesuai dengan ukuran nominal masih mungkin tidak sesuai dengan flensa, lubang, tegangan perpipaan, jarak bebas aktuator, atau akses perawatan.

Panduan pemilihan katup Swagelok mengelompokkan ukuran, suhu, aplikasi, media, tekanan, ujung, dan pengiriman sebagai input pemilihan yang terhubung. Untuk katup proyek, perluas kerangka kerja tersebut untuk mencakup penutupan, standar, pengujian, aktuasi, dan dokumentasi.

Langkah 6: Tentukan Aktuasi dan Kontrol

Nyatakan persyaratan manual, gearbox, pneumatik, listrik, hidrolik, atau dioperasikan sendiri. Paket bertenaga listrik memerlukan tekanan atau voltase udara yang tersedia, sinyal kontrol, klasifikasi area berbahaya, tindakan gagal-buka/gagal-tertutup/gagal di tempat, waktu langkah, umpan balik posisi, pengesampingan manual, dan perlindungan lingkungan.

Ukuran aktuator memerlukan gaya atau torsi katup yang dipilih di seluruh lingkup pengoperasian. Jangan mengukur aktuator hanya berdasarkan ukuran katup nominal atau berasumsi bahwa aktuator yang ditampilkan pada satu model katalog cocok dengan konfigurasi lain.

Langkah 7: Beri Nama Standar, Tes, dan Dokumen

ASME B16.34 mencakup subjek termasuk peringkat tekanan-suhu, material, dimensi, pemeriksaan, pengujian, toleransi, dan penandaan untuk konstruksi katup baru yang ditentukan. Standar khusus produk, kode perpipaan, standar sambungan akhir, uji kebocoran, uji kebakaran, persyaratan emisi buronan, dan spesifikasi proyek dapat menambah kewajiban terpisah.

Permintaan penawaran harus mengidentifikasi edisi yang diperlukan dan paket dokumen: lembar data, gambar, daftar bahan, catatan uji tekanan, sertifikat bahan, rencana inspeksi, NDE, pelapisan, pelestarian, dan buku data. Pemasok harus menyatakan pengecualian daripada secara diam-diam mengganti dasar yang berbeda.
