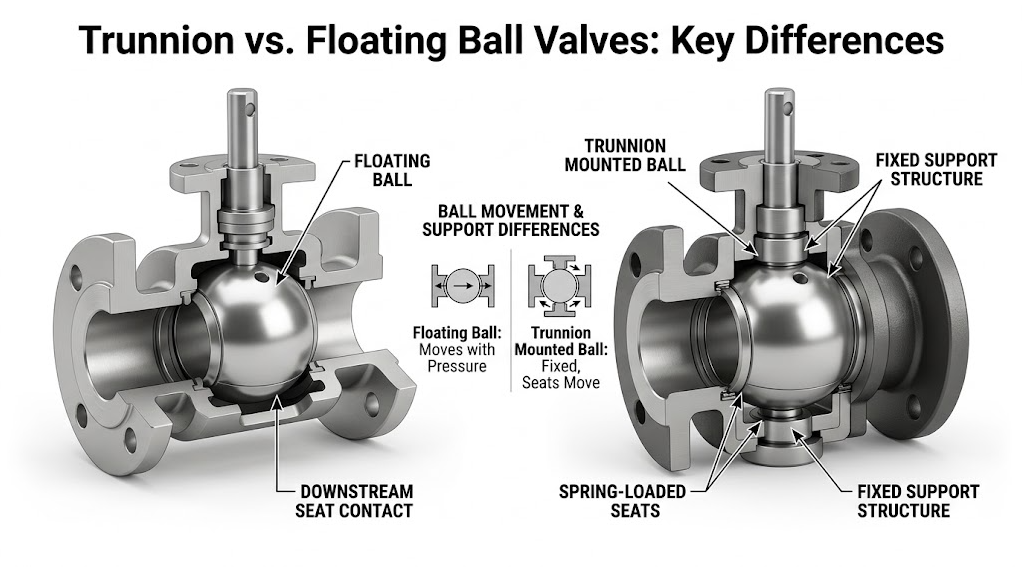

Katup Trunnion vs. Bola Mengambang: Perbedaan Utama

Saat memilih sebuah katup bola industri , salah satu keputusan pertama adalah apakah bola mengambang katup atau katup bola yang dipasang di trunnion lebih cocok untuk aplikasi tersebut. Kedua desain menggunakan bola seperempat putaran untuk memberikan isolasi aliran yang andal, namun struktur pendukung internalnya berbeda secara signifikan.

Katup bola mengambang mengandalkan tekanan saluran untuk mendorong bola ke dudukan hilir, sedangkan desain yang dipasang pada trunnion menggunakan sistem pendukung tetap bawah dan atas untuk mengurangi pergerakan bola dan torsi pengoperasian. Pilihan yang tepat bergantung pada ukuran katup, peringkat tekanan, media, suhu, dan kondisi pengoperasian.

Poin Penting

• Katup bola mengambang biasanya digunakan untuk aplikasi industri kecil dan umum.
• Katup bola yang dipasang di trunnion sangat cocok untuk ukuran lebih besar dan layanan tekanan lebih tinggi.
• Desain trunnion umumnya memerlukan torsi pengoperasian yang lebih rendah pada ukuran yang lebih besar.
• Pemilihan katup harus mempertimbangkan tekanan, ukuran, media, suhu dan frekuensi pengoperasian.

Apa itu Katup Bola Mengambang?

Dalam katup bola mengambang, bola tidak dipasang secara mekanis di bagian bawah. Sebaliknya, bola bisa bergerak sedikit di bawah tekanan.

Saat katup ditutup, tekanan hulu mendorong bola menuju dudukan hilir, membantu menciptakan segel yang rapat.

Konstruksi yang relatif sederhana ini membuat katup bola apung cocok untuk banyak aplikasi industri umum di mana ukuran katup dan persyaratan tekanannya sedang.

Namun, seiring bertambahnya ukuran dan tekanan katup, gaya yang bekerja pada bola dan dudukannya juga meningkat. Hal ini dapat menghasilkan torsi pengoperasian yang lebih tinggi dan tuntutan yang lebih besar pada aktuator katup.

Apa itu Katup Bola yang Dipasang Trunnion?

Katup bola yang dipasang di trunnion menopang bola dengan sistem trunnion tetap. Bola tidak bergerak bebas menuju dudukan hilir seperti halnya desain mengambang.

Pengaturan ini membantu mengurangi gaya yang diperlukan untuk memutar bola, terutama pada katup yang lebih besar dan aplikasi bertekanan tinggi.

Oleh karena itu, katup bola yang dipasang di trunnion banyak digunakan dalam aplikasi seperti jaringan pipa minyak dan gas, transmisi gas, fasilitas petrokimia, dan sistem proses berat lainnya.

Untuk proyek membutuhkan ukuran yang lebih besar atau kelas tekanan yang lebih tinggi, katup bola yang dipasang di trunnion dapat memberikan kombinasi praktis antara isolasi yang andal dan torsi pengoperasian yang dapat diatur.

Trunnion vs. Katup Bola Mengambang

Ini adalah pedoman seleksi umum dan bukan batasan ketat. Desain yang sesuai bergantung pada spesifikasi katup aktual dan kondisi servis.

Kapan Anda Harus Memilih Katup Bola yang Dipasang Trunnion?

Desain yang dipasang pada trunnion dapat dipertimbangkan bila proyek tersebut melibatkan:

• Diameter pipa besar
• Peringkat tekanan tinggi
• Pengoperasian katup yang sering
• Jaringan pipa minyak dan gas jarak jauh
• Transmisi gas alam
• Pengolahan petrokimia
• Aplikasi yang membutuhkan torsi pengoperasian lebih rendah

Misalnya, rangkaian katup bola yang dipasang di trunnion Kaiwei mencakup berbagai ukuran, kelas tekanan, dan konfigurasi untuk tuntutan aplikasi industri .

Untuk proyek yang memerlukan desain yang lebih khusus, Anda juga dapat meninjau [katup bola industri] Kaiwei untuk membandingkan konfigurasi katup bola yang berbeda.

Kapan Katup Bola Mengambang Lebih Cocok?

Desain terapung mungkin cocok jika penerapannya melibatkan:

• Ukuran katup lebih kecil
• Tekanan sedang
• Isolasi proses umum
• Sistem air dan utilitas
• Kondisi pengoperasian yang tidak terlalu menuntut
• Aplikasi dimana konstruksi katup yang lebih sederhana lebih disukai

Yang penting floating ball valve tidak boleh dipilih begitu saja karena memiliki desain yang lebih sederhana. Tekanan, temperatur, media dan ukuran katup tetap perlu diperiksa sesuai spesifikasi teknis pabrikan.

Bagaimana Anda Memilih Di Antara Mereka?

Proses seleksi praktis dimulai dengan lima pertanyaan:

1. Berapa Ukuran Katupnya?

Ukuran katup mempengaruhi gaya yang bekerja pada bola dan dudukannya. Saluran pipa yang lebih besar sering kali memerlukan desain yang dipasang pada trunnion.

2. Berapa Tekanan Operasinya?

Tekanan yang lebih tinggi dapat meningkatkan gaya yang bekerja pada bola dan karenanya mempengaruhi torsi pengoperasian dan pembebanan pada kursi.

3. Apa Medianya?

Gas, minyak, air dan media korosif atau abrasif mungkin memerlukan bahan bodi, dudukan, dan penyegel yang berbeda.

4. Seberapa Sering Katup Akan Beroperasi?

Aplikasi siklus tinggi dapat memberikan tuntutan tambahan pada kursi, seal, dan komponen pengoperasian.

5. Apa Standar Proyeknya?

API, ASME dan standar lain yang berlaku harus dikonfirmasi sebelum memilih konfigurasi katup akhir.

Pertimbangan Akhir

Tidak ada jawaban universal apakah katup bola mengambang atau yang dipasang di trunnion lebih baik. Desain yang benar bergantung pada kombinasi ukuran, tekanan, suhu, media, persyaratan penyegelan, dan kondisi pengoperasian.

Katup bola mengambang cocok untuk banyak layanan industri umum, sementara desain yang dipasang pada trunnion biasanya dipilih untuk aplikasi yang lebih besar dan bertekanan tinggi.

Untuk perbandingan lebih luas dari desain yang tersedia, jelajahi Kaiwei katup bola industri dan pilih konfigurasi sesuai dengan kebutuhan proyek Anda.

Jika keluarga katup yang dibutuhkan belum ditentukan, bandingkan dulu gerbang, globe, bola, kupu-kupu, dan katup periksa berdasarkan fungsi dan kondisi pengoperasian.

Butuh bantuan dalam memilih katup bola? Hubungi Kaiwei dengan ukuran, kelas tekanan, media, dan kondisi pengoperasian yang Anda perlukan untuk konfigurasi yang sesuai.
