Apa Jenis Utama Katup Industri?

Jenis katup industri utama adalah katup gerbang, globe, bola, kupu-kupu, dan periksa. Katup gerbang dan bola biasanya melakukan tugas isolasi; globe dan katup kontrol berkarakter mengatur aliran; katup kupu-kupu memberikan kontrol putaran yang ringkas; dan katup periksa mencegah aliran balik. Seleksi akhir bergantung pada kondisi layanan, bukan nama kategori saja.

Poin Penting

• Mulailah dengan fungsi yang diperlukan: isolasi, throttle, cegah aliran balik, alihkan, atau lindungi peralatan.
• Bandingkan kehilangan tekanan, kecepatan pengoperasian, selubung pemasangan, aktuasi, kemudahan perawatan, dan persyaratan penghentian.
• Cocokkan bahan bodi, trim, dudukan, pengepakan, dan paking dengan cairan dan kisaran suhu penuh.
• Konfirmasikan kode perpipaan yang mengatur, standar katup, sambungan ujung, kelas tekanan, pengujian, dan dokumentasi sebelum memesan.

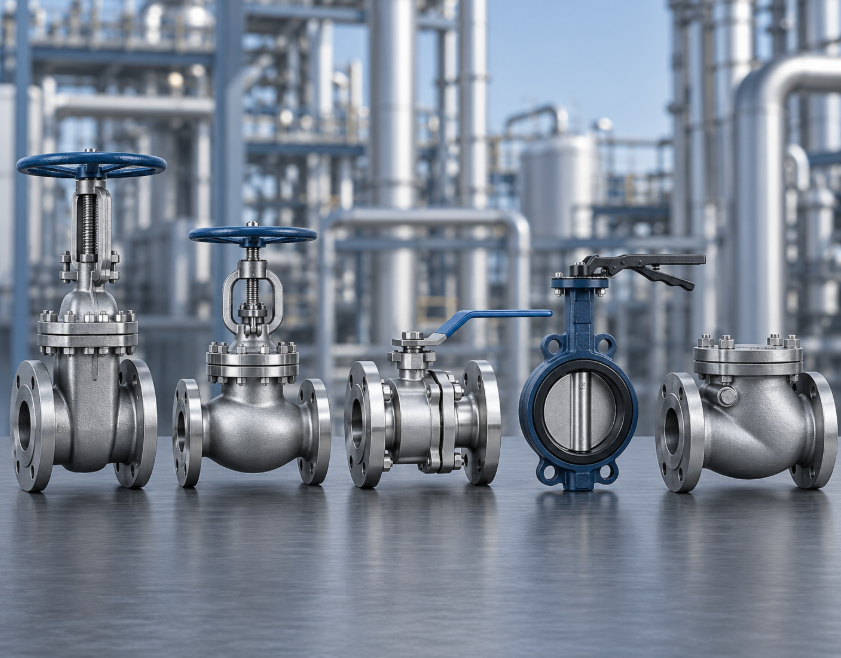

Lima Jenis Katup Industri Umum

Katup mengubah aliran dengan menggerakkan elemen ke dalam, menjauhi, atau melintasi jalur aliran. Elemen tersebut dapat berupa gerbang, sumbat, bola, cakram, atau bagian pengecekan yang digerakkan oleh fluida proses. Itu Ikhtisar katup manual TLV memberikan penjelasan berbasis konstruksi yang berguna tentang desain manual utama.

Katup Gerbang

Katup gerbang menyediakan saluran yang relatif tidak terhalang ketika terbuka penuh. Hal ini menjadikannya titik awal yang umum untuk isolasi di mana katup biasanya tetap terbuka penuh atau tertutup penuh. Ini tidak secara otomatis menjadi pilihan terbaik ketika sering bersepeda, pengoperasian cepat, ruang pemasangan kecil, atau pelambatan terkontrol diperlukan.

Katup Globe

SEBUAH katup bola dunia mengubah area aliran saat sumbatnya bergerak relatif terhadap dudukan. Hubungan yang dapat dikontrol ini membuat desain sering menjadi kandidat untuk pembatasan. Pertukarannya adalah jalur aliran yang lebih berliku dan oleh karena itu berpotensi kehilangan tekanan yang lebih tinggi. Aplikasi kontrol masih memerlukan pengukuran, pemilihan trim, ukuran aktuator, jangkauan, kebisingan, kavitasi, dan analisis penghentian.

Katup Bola

Katup bola berputar antara posisi terbuka dan tertutup sebesar 90 derajat. Desain lubang penuh dapat memberikan bukaan aliran dekat dengan lubang pipa yang tersambung, sedangkan desain lubang kecil sengaja menggunakan bukaan yang lebih kecil. Desain kursi, penyangga bola, perilaku tekanan rongga, torsi pengoperasian, dan suhu servis semuanya memengaruhi pemilihan. Jelajahi siaran langsung Keluarga katup bola KAIWEI sebagai katalog awal, lalu minta data khusus model.

Katup Kupu-Kupu

Katup kupu-kupu menempatkan cakram yang berputar pada garisnya dan dapat menawarkan selubung tatap muka yang pendek. Desain konsentris, offset ganda, dan offset rangkap tiga tidak boleh dianggap dapat dipertukarkan. Tugas yang dimaksudkan, konstruksi kursi, arah tekanan, kompatibilitas flensa, orientasi poros, torsi aktuator yang tersedia, dan kecepatan yang diijinkan perlu ditinjau. KAIWEI mencantumkan konfigurasi saat ini di dalamnya halaman katup kupu-kupu .

Periksa Katup

Katup periksa bekerja sendiri: tekanan diferensial maju membukanya, dan mengurangi atau membalikkan aliran menyebabkan penutupan. Katalog KAIWEImateri mencakup seri katup periksa umum dan segel tekanan serta menyebutkan opsi desain silinder penutup cepat, bypass, dan peredam, tetapi tidak memberikan data pengujian waktu penutupan atau palu air. Oleh karena itu, struktur spesifik model, orientasi, arah, kecepatan, respons transien, dan persyaratan kebocoran balik memerlukan verifikasi teknis.

Pilih berdasarkan Fungsi Sebelum Konstruksi

“Katup mana yang terbaik?” tidak lengkap tanpa tugas yang jelas. Gunakan urutan berikut:

1. Tentukan tindakannya. Apakah katup mengisolasi, memodulasi, mencegah aliran balik, mengalihkan, atau menggabungkan aliran?
2. Jelaskan fluida tersebut. Meliputi komposisi, fase, padatan, sifat korosif, toksisitas, viskositas, dan apakah cairan dapat mengkristal atau berpolimerisasi.
3. Atur amplop operasi. Nyatakan normal, minimum, maksimum, desain, start-up, shutdown, dan gangguan tekanan dan suhu.
4. Tentukan kinerja hidrolik. Berikan aliran normal/minimum/maksimum, penurunan tekanan yang diijinkan, penghentian yang diperlukan, dan segala masalah kavitasi, kedipan, kebisingan, lonjakan arus, atau erosi.
5. Tentukan antarmuka. Catat ukuran nominal, jadwal atau lubang, kelas tekanan, sambungan akhir, persyaratan tatap muka, aktuator, kontrol, dan posisi kegagalan jika relevan.
6. Sebutkan aturan dan buktinya. Identifikasi kode perpipaan, standar katup, rencana inspeksi, uji tekanan, sertifikat material, gambar, dan format dokumen yang diperlukan oleh proyek.

Bagaimana Standar Sesuai dengan Keputusan

Standar mendefinisikan ruang lingkup dan persyaratan bersama; mereka tidak memilih katup untuk insinyur. ASME B16.34 mencakup subjek seperti peringkat tekanan-suhu, material, dimensi, pemeriksaan, pengujian, toleransi, dan penandaan untuk konstruksi katup baru yang ditentukan. Standar khusus produk dapat menambah persyaratan desain dan pengujian.

Referensi standar pada halaman katalog bukanlah bukti bahwa setiap model memiliki sertifikasi atau sesuai dengan setiap aplikasi. Spesifikasi pembelian harus mengidentifikasi edisi yang diperlukan dan tambahan proyek apa pun, sementara pemasok harus mengembalikan pernyataan kepatuhan khusus model dan daftar pengecualian.

Ubah Perbandingan Menjadi Pertanyaan Teknis

siaran langsung KAIWEI katalog katup industri mengatur rangkaian produk saat ini untuk tinjauan awal. Untuk tinjauan teknis atau penawaran, kirimkan cairan dan konsentrasi, tekanan/suhu desain dan pengoperasian, ukuran dan kelas yang diperlukan, bahan bodi/trim/kursi, sambungan ujung, persyaratan standar dan pengujian, aktuasi dan kontrol, kuantitas, dan daftar dokumen melalui halaman kontak .

Informasi tersebut memungkinkan tim membandingkan rangkaian produk dan konfigurasi sebenarnya, alih-alih merekomendasikan katup hanya dari label servis.
