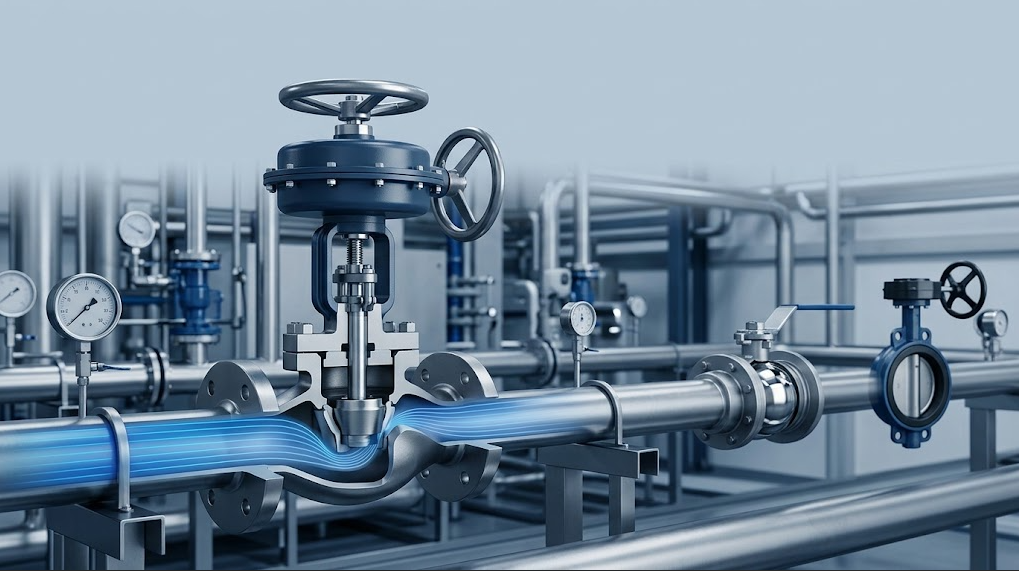

Katup Mana yang Terbaik untuk Pelambatan Aliran?

Katup kontrol model globe sering kali merupakan titik awal terbaik untuk pelambatan yang presisi karena perjalanan sumbat dapat menciptakan karakteristik aliran yang ditentukan dan trim dapat direkayasa untuk penurunan tekanan. Putaran yang berkarakter katup mungkin lebih baik untuk kapasitas tinggi atau ruang terbatas. Jawaban yang benar memerlukan ukuran yang sesuai dengan cakupan operasi yang lengkap.

Poin Penting

• Gunakan katup kontrol berukuran khusus ketika tugas utamanya adalah modulasi yang stabil dan berulang.
• Desain globe menawarkan fleksibilitas pelambatan yang kuat namun dapat menimbulkan penurunan tekanan yang lebih besar dibandingkan desain isolasi langsung.
• Bola berkarakter dan desain kupu-kupu berperforma tinggi dapat memberikan kapasitas lebih tinggi dalam paket putar kompak.
• Periksa pengoperasian minimum, normal, dan maksimum—bukan hanya maksimum desain—dan tinjau kavitasi, kedipan, kebisingan, kecepatan, torsi, penghentian, dan tindakan gagal.

Katup Terbaik Tergantung pada Tugas Kontrolnya

Katup pelambatan harus melakukan lebih dari sekedar bertahan dalam keadaan terbuka sebagian. Ini harus memberikan aliran yang diperlukan pada setiap titik operasi, merespons pengontrol, tetap stabil di dekat perjalanan yang diharapkan, dan mentolerir energi yang dilepaskan di seluruh trim. Itu Buku Pegangan Katup Kontrol Fisher memperlakukan ukuran katup, perilaku pemasangan, respons aktuator, perhitungan cairan dan gas, kavitasi, kedipan, kebisingan, material, dan peringkat tekanan-suhu sebagai keputusan yang terhubung.

Untuk memisahkan tugas pembatasan dari isolasi dan pencegahan arus balik, gunakan ini ikhtisar jenis katup industri sebelum mengevaluasi desain katup kontrol tertentu.

Mengapa Katup Bergaya Globe Merupakan Pilihan Pertama yang Umum

dalam sebuah katup bola dunia , steker bergerak relatif terhadap dudukan dan mengubah area aliran seiring perjalanan. Itu Panduan katup manual TLV menjelaskan bahwa katup globe dapat menangani kontrol aliran dan mencatat risiko kerusakan sumbat atau dudukan yang lebih kecil selama pembukaan sebagian dibandingkan dengan katup bola manual konvensional. Hal ini juga menyoroti trade-off: jalur internal dapat menciptakan penurunan tekanan yang lebih besar.

Bodi katup kontrol menambahkan trim rekayasa, aktuator, pengatur posisi, dan data kinerja tertentu ke geometri dasar tersebut. Karakteristik persentase yang sama, linier, dan pembukaan cepat menggambarkan bagaimana koefisien aliran terukur berubah seiring perjalanan dalam kondisi pengujian yang ditentukan. Karakteristik terbaik yang melekat tidak dipilih karena kebiasaan; kehilangan tekanan sistem dan perolehan proses menentukan perilaku yang diinstal.

Kapan Katup Kontrol Putar Mungkin Lebih Baik

Desain putar dapat mengurangi berat dan selubung atau memberikan kapasitas aliran yang lebih tinggi untuk ukuran nominal tertentu. Segmen bola yang berkarakteristik dan badan kupu-kupu berperforma tinggi merupakan model katup kontrol yang sudah mapan, bukan sekadar katup isolasi manual yang dibuka setengahnya. Mereka masih memerlukan data pabrikan untuk koefisien aliran, pemulihan tekanan, torsi dinamis, margin aktuator, pemuatan kursi, tekanan diferensial yang diijinkan, dan kebisingan.

Jangan menyimpulkan kesesuaian pembatasan dari nama keluarga produk generik. siaran langsung KAIWEI katalog katup kupu-kupu mencantumkan keluarga konsentris dan offset, sementara itu katalog katup kontrol mencantumkan produk berorientasi kontrol. Trim yang tepat, aktuator, sinyal, posisi gagal, torsi yang tersedia, Cv/Kv, dan penurunan tekanan yang diijinkan memerlukan konfirmasi untuk model yang diusulkan.

Ukuran Lebih Dari Sekadar Mencocokkan Ukuran Pipa

Untuk zat cair, hubungan ukuran dasar yang tidak tersendat sering kali diperkenalkan dalam bentuk:

Q = Cv × kuadrat(ΔP / SG)

di mana Q adalah aliran setara air dalam galon AS per menit berdasarkan konvensi satuan persamaan yang ditentukan, ΔP adalah penurunan tekanan katup dalam psi, dan SG adalah berat jenis cairan. Penataan ulang menghasilkan Cv = Q × sqrt(SG / ΔP).

Sebagai ilustrasi sederhana, cairan seperti air pada 100 gpm dengan 4 psi dialokasikan melintasi katup memberikan Cv awal = 100 × sqrt(1/4) = 50. Ini bukan seleksi akhir. Peredam yang terpasang, viskositas, tekanan uap, tekanan kritis, aliran tersedak, kedipan, kavitasi, pemuaian gas, unit, faktor keamanan, dan perjalanan pengoperasian yang diinginkan dapat mengubah hasilnya. Gunakan standar ukuran yang berlaku dan koefisien pabrikan saat ini.

Periksa Semua Kasus Pengoperasian

Katup yang terlalu besar mungkin menghabiskan pengoperasian normal di dekat dudukannya, sehingga resolusi, gesekan, dan penguatan proses dapat menghasilkan siklus. Katup yang berukuran terlalu kecil mungkin tidak dapat mengalirkan aliran maksimum atau mungkin memerlukan penurunan tekanan yang berlebihan. Buat tabel kasus sebelum meminta penawaran:

Kemudian tentukan kebisingan yang diijinkan, kelas penutupan, arah kebocoran, jangkauan, waktu respons, tindakan gagal-buka/gagal-tertutup/gagal di tempat, pasokan utilitas, sinyal kontrol, persyaratan area berbahaya, dan batasan pemeliharaan.

Batas Tekanan dan Pemeriksaan Standar

Mengukur jalur aliran tidak memvalidasi batas tekanan. ASME B16.34 mencakup peringkat tekanan-suhu, material, dimensi, pemeriksaan, pengujian, dan penandaan untuk katup baru tertentu. Konfirmasikan kelompok material dan suhu sebelum menafsirkan kelas tekanan, dan nyatakan standar ukuran katup/kontrol, kebocoran, pengujian, dan dokumentasi yang diperlukan proyek secara terpisah.

Mintalah KAIWEI untuk Seleksi yang Dapat Dilacak

Kirimkan KAIWEI tabel kotak operasi, komposisi fluida, kelas pipa dan saluran, material bodi/trim/kursi/pengemasan yang diperlukan, penutup dan arah aliran, standar katup, sambungan ujung, utilitas aktuator, sinyal kontrol, tindakan kegagalan, inspeksi dan persyaratan dokumen. Itu Halaman solusi KAIWEI menguraikan rute penyelidikan, dan halaman kontak dapat menerima permintaan teknis atau RFQ.

Minta tanggapan untuk menyatakan perhitungan Cv/Kv yang diperlukan, koefisien pengenal yang dipilih dan perjalanan pada setiap kasus, perkiraan penilaian kebisingan atau kavitasi jika relevan, tekanan diferensial yang diijinkan, dasar ukuran aktuator, dan asumsi. Hal ini membuat rekomendasi tersebut dapat ditinjau.
